Компания ELKON стремится расширять номенклатуру производимого оборудования и предлагать потребителю варианты экономически выгодного, эффективного и высококачественного решения актуальных задач.

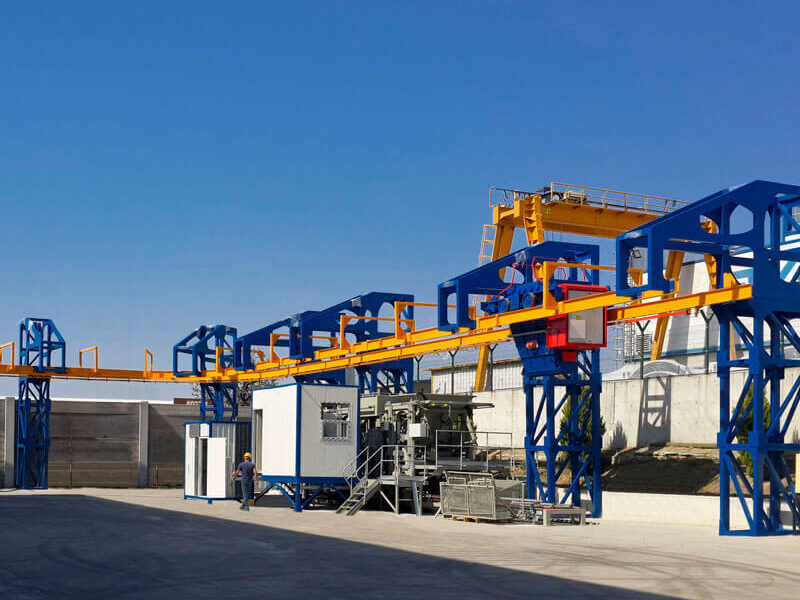

Долгих 2 года специалисты ELKON разрабатывали новую линейку оборудования – однорядные и многорядные вибропрессы. Были применены передовые решения отрасли, а также учтены многолетние наработки компании, в обязательном порядке проведены практические эксперименты, во время которых на собственных площадях была собрана вся производственная линия.

Таким образом, бетонный завод на базе планетарного смесителя в достаточной комплектации обеспечивал необходимое количество бетонного раствора, подаваемого на вибропресс. Испытания позволили отработать технологию, достичь желаемых результатов и подтвердить, что стандартам соответствует и разработанное оборудование, а также производимая на нем продукция.

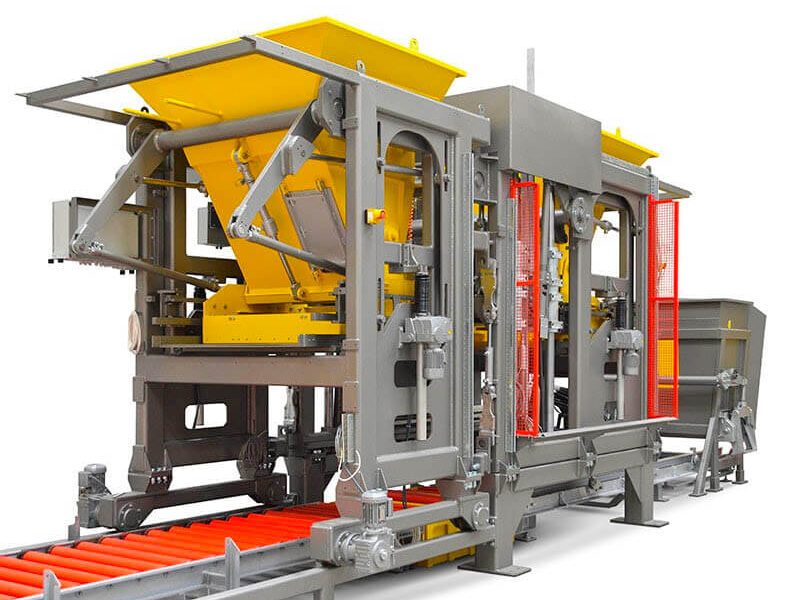

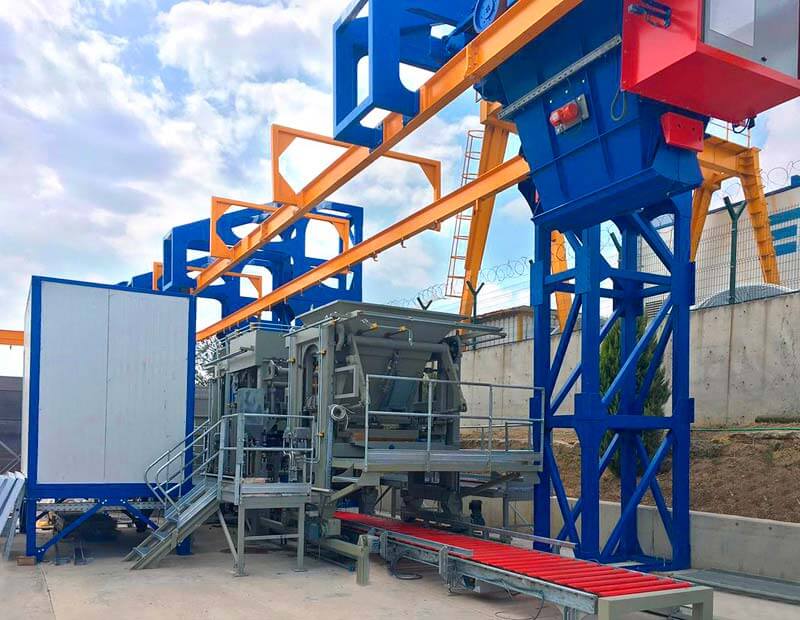

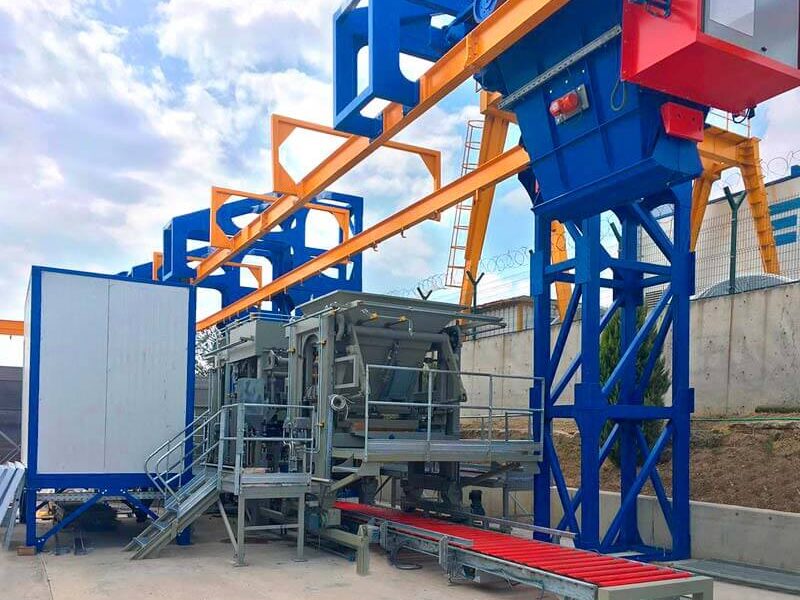

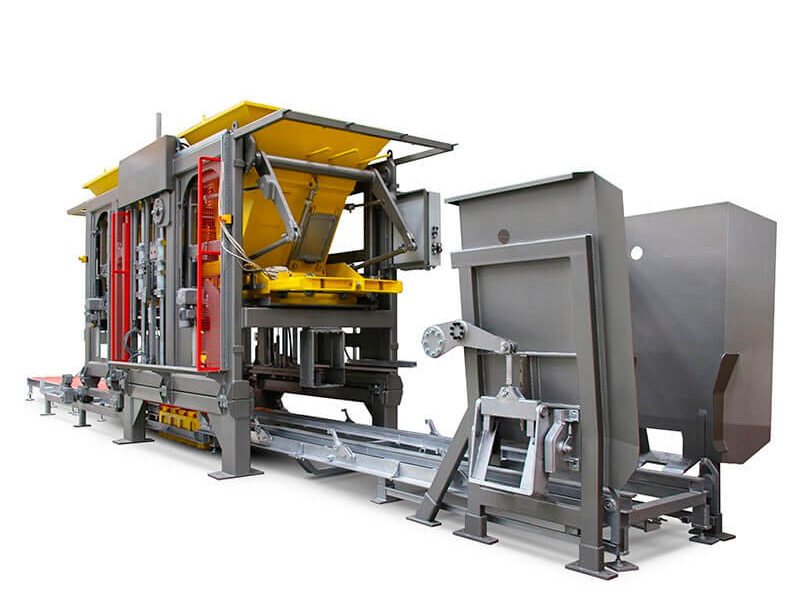

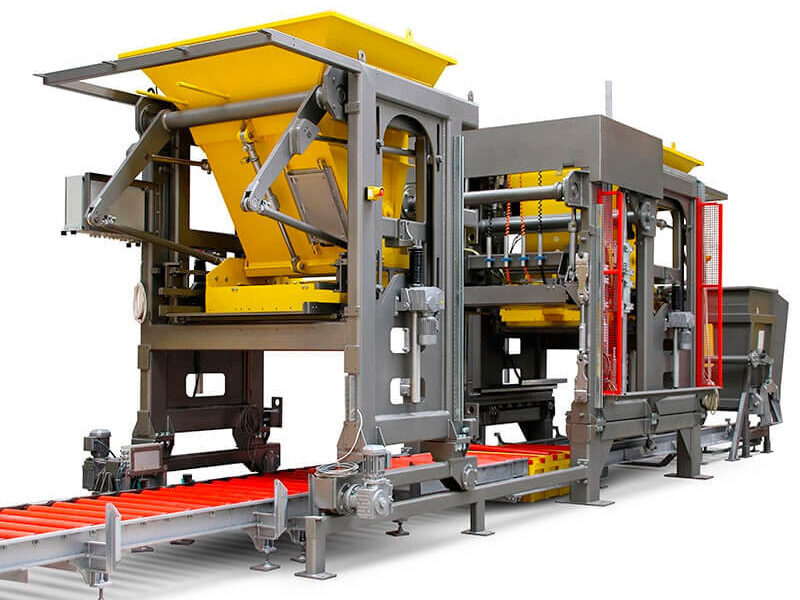

Многорядный вибропресс ELKOBLOCK-36M – сочетание многолетнего опыта и проверенных решений с современными технологиями и лучшими комплектующими. Это полностью автоматизированное оборудование для производства бетонных изделий:

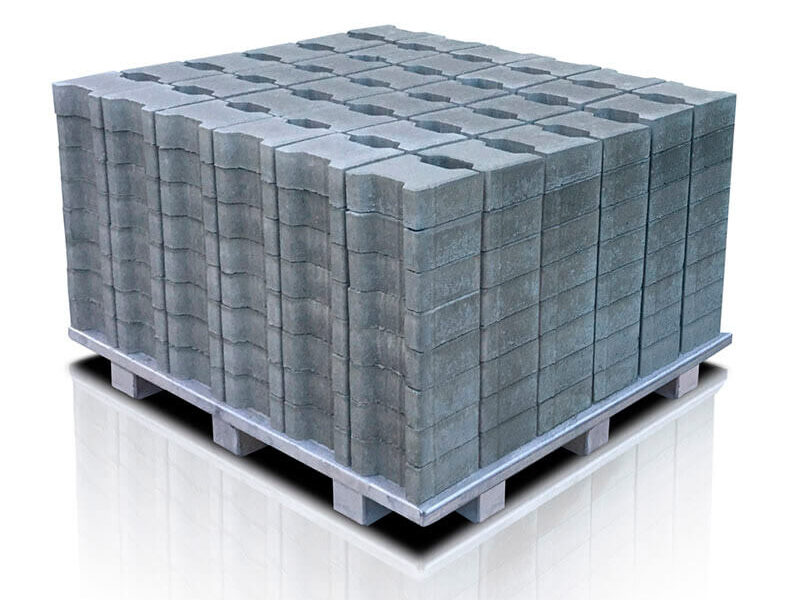

  • Одно- / двухслойная тротуарная плитка;
  • Бордюры (высота от 50 до 500 мм);
  • Брусчатка;
  • Блоки бетонные, прочее.

Комплектность поставки и характеристики

Производительность*, м2 1000
Продолжительность цикла, с 24–33
Высота изделий, мм 50–5000
Высота штабелирования, мм 640
Зона формования, мм 1240 х 1000
Размер поддона, мм 1270 х 1050
Управление ручное / полуавтоматическое / автоматическое
Реализация управления Siemens PLC + Siemens TOUCH

* – производство на примере тротуарной плитки за 8 часов.

Стандартная комплектация полностью автоматического многорядного вибропресса ELKOBLOCK-36M

Гидравлическая система BOSCH-REXROTH (Германия)
  • 3 насоса:
    • 2×47 л/мин (15 кВт);
    • 13,2/9,8 л/мин (5,5 кВт);
  • Рабочее давление, максимальное – 180 бар;
  • Бак масляный – 400 л;
  • Маслоохладитель – 16 кВт.
Вибрационная система
  • Подвижный вибростол:
    • парный вибратор с внутренней синхронизацией шестерен;
    • V-образные ремни на обоих приводных валах;
  • Частотный преобразователь (5 частот в диапазоне 54-156 кН);
  • Штамп вибропресса (пуансон-матрица) 33 кН имеет 2 вибратора по 16,5 кН каждый.

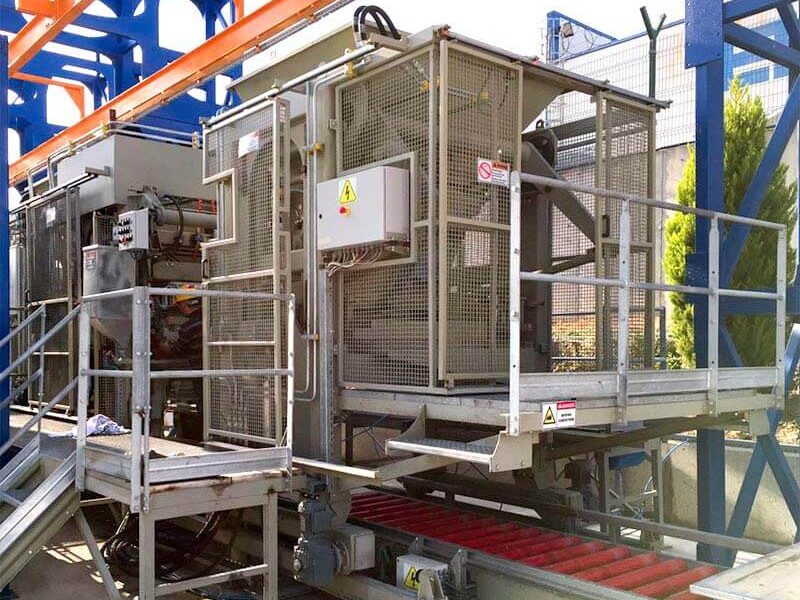

Конструкция

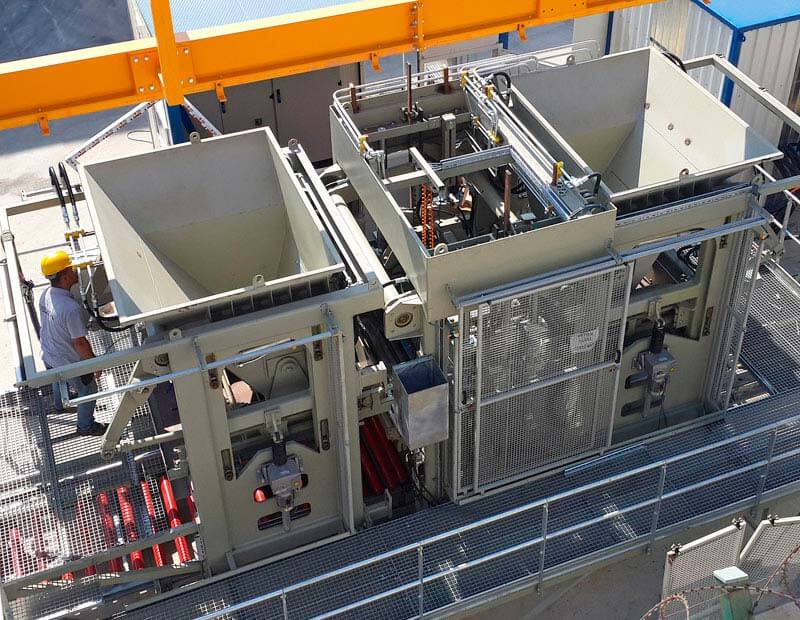

  • Бункер (2х2100 л) для основного и облицовочного бетона;
  • Гидравлические шибера выгрузки;
  • Ворошительная решетка с гидроприводом;
  • Датчики верхнего и нижнего уровней для бункеров;
  • Система распределения песка с контейнером;
  • Конвейер для подачи поддонов;

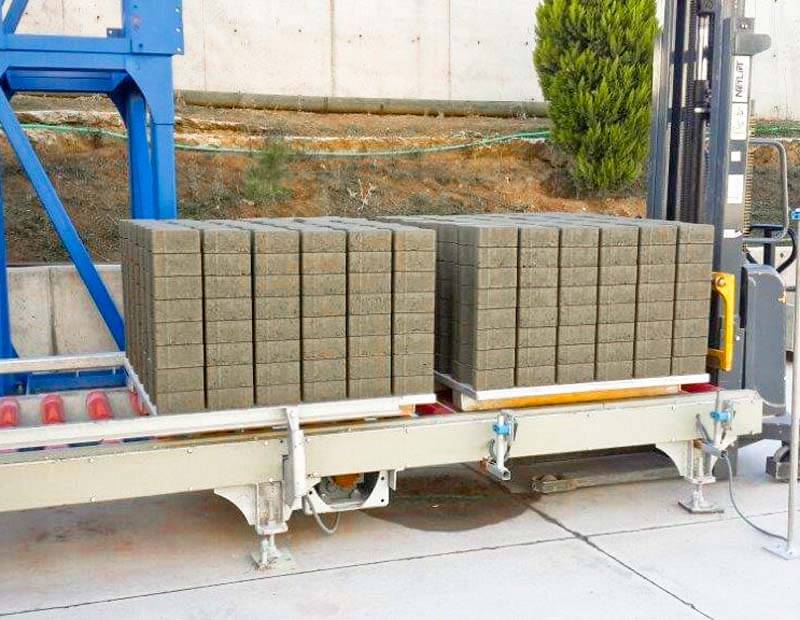

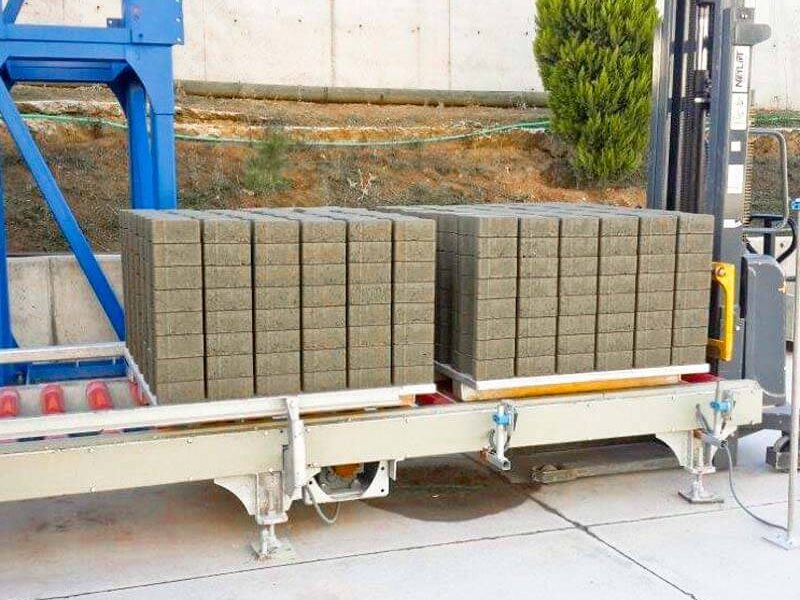

  • Стеллаж для 15 деревянных поддонов;
  • Гидравлическая подача поддонов;

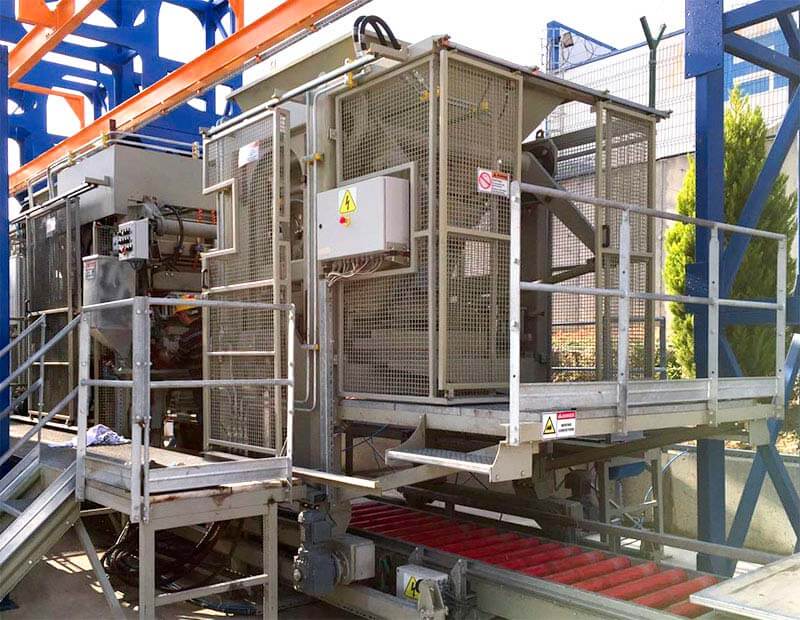

  • Оцинкованная рабочая платформа;
  • Подъемный стол для поддона с оптическим управлением;
  • Защитные ограждения.
Система управления и силовой шкаф
  • Кабина оператора;

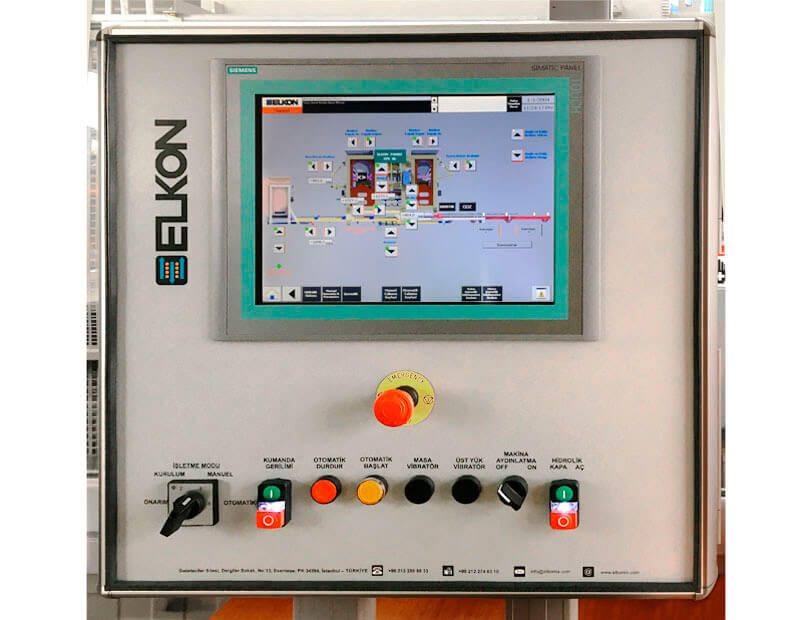

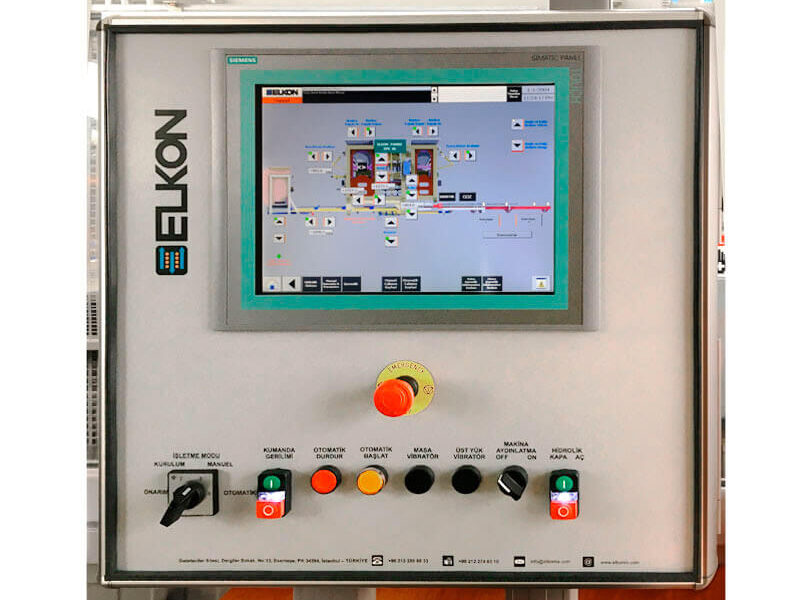

  • Автоматизированная система управления:
    • 15” сенсорная панель SIEMENS TP 1500;
    • ПЛК SIEMENS S7-300;
  • Все электрические компоненты в силовом шкафу марки SIEMENS (Германия).
